1.目的:擬測(cè)試超聲波細(xì)胞破碎機(jī)破碎的效果。
　　
　　2.測(cè)試對(duì)象：小美超聲波細(xì)胞破碎機(jī)，型號(hào)為XM-1000T。
　　
　　3.測(cè)試方法：測(cè)試功率為40%，超聲時(shí)間為15min。溶液配比：5wt.%的六偏磷酸鈉溶液20ml+40ml純水或純水60ml。測(cè)試粉末質(zhì)量為0.5g。為減少液體溫度過(guò)高，超聲過(guò)程燒杯浸在大約200ml的水中，燒杯外的水面與燒杯內(nèi)水面接近。粒度測(cè)試所用激光粒度儀為馬爾文3000，測(cè)試方法為濕法，采用溶劑為水。
　　
　　4.測(cè)試內(nèi)容：鐵氧體粉末通過(guò)該儀器分散后進(jìn)行粒度檢測(cè)，如果多次測(cè)量平均粒度結(jié)果穩(wěn)定在50nm則表示效果正常。
　　
　　5.測(cè)試結(jié)果。
　　
　　5.1未用破碎儀的測(cè)試結(jié)果
　　
　　根據(jù)圖1和表1，未用破碎儀的平均粒徑的平均值為1.55μm。并且8次測(cè)試結(jié)果很穩(wěn)定，具有檢測(cè)穩(wěn)定。未加入表面活性劑的粉末具有很強(qiáng)的團(tuán)聚傾向，存在超聲后粉末立即重新團(tuán)聚。
　　

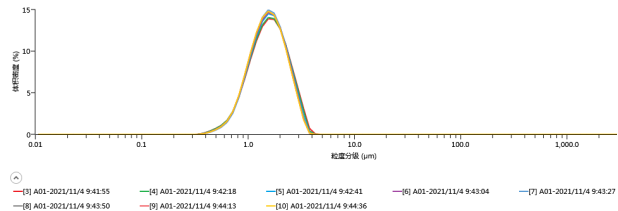

　　圖1. 未用破碎的粒徑分布圖

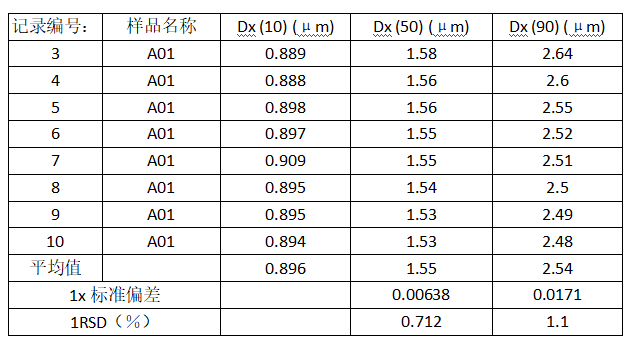

　　表1. 未用破碎的粒徑統(tǒng)計(jì)結(jié)果
　　
　　5.2加用破碎儀破碎測(cè)試結(jié)果
　　
　　根據(jù)圖2和表2。加用超聲破碎儀破碎的粉末的平均粒徑的平均值為62.3nm，遠(yuǎn)遠(yuǎn)小于第一次沒(méi)用破碎的粒徑。統(tǒng)計(jì)結(jié)果較穩(wěn)定，但是圖2中的粒徑分布出現(xiàn)雙峰。粉末實(shí)際分布就是如此，但是統(tǒng)一值為二分之一峰面積對(duì)應(yīng)的粒徑。
　　

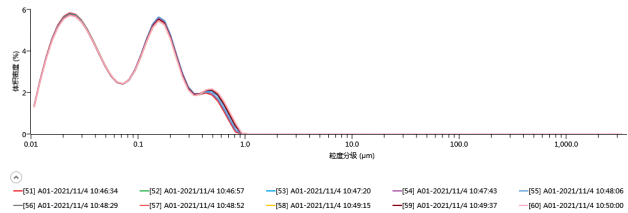

　　圖2. 破碎后的粒徑分布圖
　　

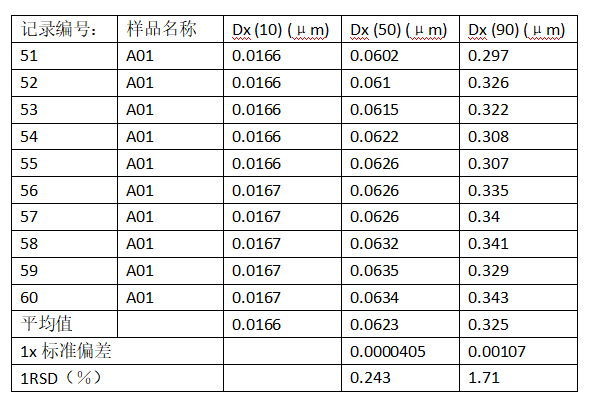

　　表2. 破碎后的粒徑統(tǒng)計(jì)結(jié)果
　　
　　5.3結(jié)果分析
　　
　　未超聲得到的平均粒徑為1.5μm，而加入超聲得到的粉末平均粒徑為63nm。首先結(jié)果值已經(jīng)達(dá)到目的要求。此外，兩個(gè)相差巨大的結(jié)果值也說(shuō)明超聲具有非常顯著的超聲效果。
　　
　　6. 結(jié)論。
　　
　　該超聲細(xì)胞破碎機(jī)測(cè)試結(jié)果達(dá)標(biāo)，可以投入使用
　　

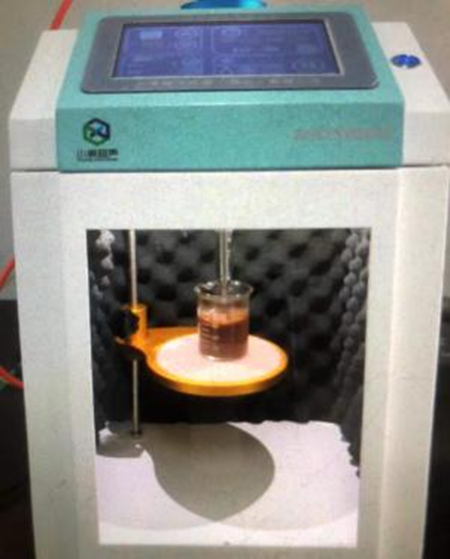

　　7.超聲破碎實(shí)物圖：

相關(guān)文章：

上海某單位全自動(dòng)清洗機(jī)調(diào)試完畢

非接觸超聲波DNA打斷儀蛋白破碎實(shí)驗(yàn)-景杰生物

醫(yī)用超聲波請(qǐng)清洗機(jī)清洗藥瓶的重要意義

小美清洗機(jī)行業(yè)客戶一覽表

巧用清洗機(jī)清洗噴繪機(jī)噴頭，延長(zhǎng)使用壽命

用單槽清洗機(jī)清洗墨盒噴頭操作步驟說(shuō)明

小美超聲波細(xì)胞破碎機(jī)破碎氧化體粉末解決團(tuán)聚可行性實(shí)驗(yàn)報(bào)告

超聲波清洗在汽車行業(yè)的應(yīng)用實(shí)例

金項(xiàng)鏈發(fā)黑變暗無(wú)光澤？用超聲波清洗機(jī)來(lái)“重置”閃亮首飾

小美清洗機(jī)清洗五金零件表面油污對(duì)比

推薦產(chǎn)品
